pe電力穿線管

2018-5-5 15:00:33

暫無圖片。

詳細介紹

      在管材領域,PE電力穿線管是一種比較知名的穿線管
      現有的穿線管穿線沒有專用的穿線工具,人工需要將電線從穿線管的一端穿入,另一端穿出,對于較軟的電線而言,容易在穿線管內彎折,導致穿線不暢,電線在穿線管中移動較為緩慢,影響穿線效率。

      本產品是一種PE電力穿線管,可順利將需要穿的電線一次性在穿線裝置的帶動下穿出穿線管。

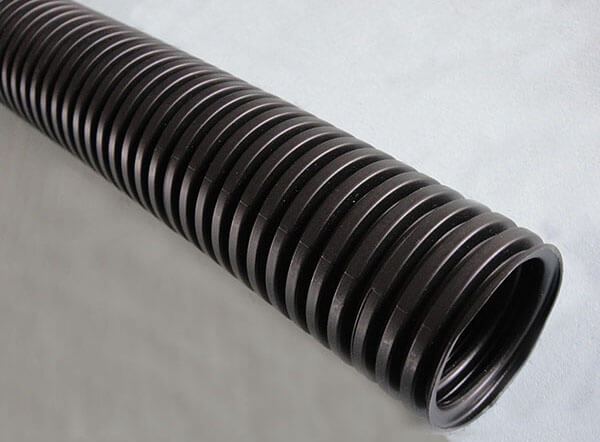

pe穿線管

      本產品特征在于包括:管子主體,其內壁沿其長度方向均勻設置有多個第一凸起,多個第一凸起位于同一直線上;穿線裝置,其包括固定軸和鐵環,所述固定軸沿所述管子主體的徑向方向位于管子主體內,所述固定軸沿其長度方向均勻分布多個穿線孔,所述穿線孔的直徑略小于線的直徑,所述鐵環套設于固定軸的中部,且外表面向內均勻間隔凹陷形成多個凹槽,所述凹槽與所述第一凸起恰好相配合,且相鄰第一凸起之間的間距恰好等于相鄰凹槽之間的間距,所述鐵環的直徑等于管子主體的直徑。

      穿線孔沿其側壁均勻固定多個彈性片,多個彈性片末端相交形成類錐形結構。
與第一凸起相對的管子主體內壁還設置有第二凸起,所述凹槽與所述第二凸起也恰好相配合,且相鄰第二凸起之間的間距恰好等于相鄰凹槽之間的間距,鐵環恰好位于第一凸起與第二凸起之間,且在第一凸起與第二凸起之間沿管子主體的長度方向移動。
穿線孔設置為四個,且在鐵環兩側各均勻分布兩個。
第一凸起、第二凸起、凹槽均為類圓錐形結構。
所述固定軸的兩端為半球形,且固定有耐磨彈性墊片,所述固定軸兩端貼合管子主體內壁。

穿線管

本產品優勢特點:
1、本產品的穿線管對于一些較軟的電線,可順利在穿線裝置的帶動下快速穿過穿線管。
2、本產品的穿線管可一次性將所有需要穿過同一穿線管的電線牽引穿出。
3、本產品在凸起與凹槽的配合下,沿固定軌道順利完成電線的穿進穿出。

附圖說明

圖1為本產品的主視圖;
圖2為本產品的側視圖;
圖3為本產品鐵環的結構示意圖。


      需要說明的是,在本產品的描述中,術語“橫向”、“縱向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本產品和簡化描述,并不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本產品的限制。
